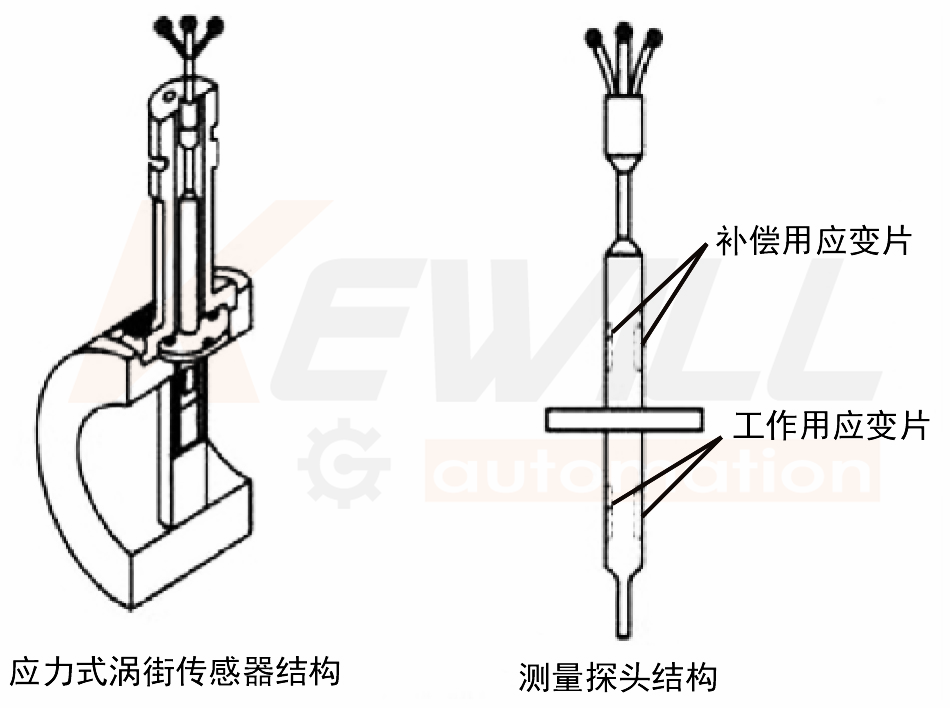

原理&结构

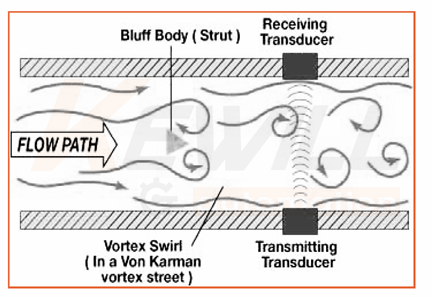

"FV10气体涡街流量计价格是利用卡门涡街原理进行测量的，在测量管中垂直插入一个柱状物，流体通过柱状物时，一定条件下，在柱状两侧就会交替产生两列有规则的旋涡，如下图所示意，这两列旋涡被成为“卡门涡街”，在d/D=0.281时，释放的旋涡最稳定，卡门涡街释放的频率与流体流动的速度及柱状物的宽度等有关系，可单的用下面的公式来表示："
F=St ×V/d
F：为卡门涡街的释放频率
St：为系数（称为斯特罗哈数）
V：为流速
d：柱状物宽度
D：仪表内径
特点
一体化液体、气体或蒸气质量流量计
采用DSP频谱分析技术和自适应滤波技术的全数字化涡街
独立于信号测量传感器之外的测量振动传感器 ，极优秀的抗震性能
优秀的低流速性能；超宽量程比17：1
内置温度的探头设计
可在线更换的检测压力测量设计
具有10点非线性修正功能
可选择HART通讯协议或RS485通讯（MODBUS协议）
模块化电路设计及丰富的自诊断功能，维修方便
响应速度快，适应于过程控制和自动调节
高温型传感器可以测量高达400℃的蒸汽
输出与电源之间电气隔离，具有优良的抗干扰能力
供电电源有AC和DC，方便用户选择
关掉三通阀，可以在线带压更换压力传感器
三通阀
|
应用 |
|
|
|
流体 |
条件 |
行业 |
|
气体 |
干净的 |
冶金、造纸、化工、轻工、水处理、食品及饮料、纺织餐饮、农业灌溉、水电站、油田、电力和采矿等行业 |
|
易变脏的 |
||
|
液体 |
干净的 |
|
|
腐蚀的 |
||
|
易变脏的 |
||
|
蒸汽 |
饱和蒸汽 |
|
|
过热蒸汽 |
||
性能参数
涡街流量计精度
|
FV10管道式涡街流量计 |
||
|
流体 |
Re：雷诺数 |
准确度 |
|
液体 |
Re≥20000 |
读数的±0.75% |
|
10000＜Re＜20000 |
读数的±1.5% |
|
|
气体 |
Re≥20000 |
读数的±1% |
|
蒸气 |
10000＜Re＜20000 |
读数的±1.5% |
|
FV10插入式涡街流量计 |
||
|
流体 |
Re：雷诺数 |
准确度 |
|
液体 |
Re≥20000 |
读数的±1.5% |
|
10000＜Re＜20000 |
读数的±2.5% |
|
|
气体 |
Re≥20000 |
读数的±1.5% |
|
蒸气 |
10000＜Re＜20000 |
读数的±2.5% |
●重复性：测量值的±0.1%
●响应时间：对输入的阶跃性变化响应小于50ms
●稳定性：一年以上的稳定性是测量值的±0.1%
●环境温度的影响：超过工作温度范围是±0.25%
●安装位置的影响：只要能确保传感器满管和保证了前后足够的直管段，则安装无影响。
●启动时间：从零流量开始需要50毫秒
●最大量程比：28:1（气体）；30:1（液体）
传感器参数
● 尺寸：
夹持型：DN15 to DN150；
法兰型：DN15 to DN300；
插入型：DN200 to DN2800；
● 流体温度：
常规型：-30 to 280℃
高温型：-30 to 400℃
● 传感器材质：
法兰及外壳：不锈钢1.4301(304)、不锈钢1.4435(316L)
漩涡发声体：不锈钢1.4301(304)、不锈钢1.4435(316L)和蒙乃尔合金
检测器材质：不锈钢1.4435(316L)、哈氏合金和蒙乃尔合金
连接件材质：不锈钢1.4301(304)（与转换器连接）
● 温度传感器：PT100内置于检测探头内，两线制
● 压力传感器：可在线维修和更换
● 过程连接：
DIN PN10 to PN160
ANSI class 150、300、600、900、1500
JIS 10k /JIS 20K
夹持型（Wafer）
● 压力损失：按照右图计算公式计算最大压力损失
● 入口压力：测量液体流量时，流量计对入口压力的最低要求按计算公式计算
● 雷诺数：10000＜Re＜700000
传感器参数
● 环境温度范围：-20 to 140OF (-29 to 60℃)；
● 外壳材质：低铜压铸铝Nema 4X ,IEC60529 IP66（标准），可定制不锈钢材质转换器外壳
● 供电电源：DC 16V to 36V，1A快速熔断保险
● 电流输出：4 to 20 mA输出，有源输出，与电源隔离，负载电阻与电源的关系参考下面的关系图
● 脉冲输出：0～5000HZ，有源输出，NPN方式，内带上拉电阻，占空比50%
● 开关输出：高低报警，两组常开触点，驱动能力为24VDC,30mA,驱动阻抗大于800欧姆的继电器、报警灯和阀门
● 显示：LED液晶，4行显示，带背光；瞬时流量和总量的显示位数为9位
瞬时流量单位：m³/h、m³/m、m³/s、Gal、USAG/m、USAG/s、kg/h、kg/m、kg/s、t/h、t/m
总量单位：m³、Gal、L、kg、t
温度单位：℃
压力单位：Mpa
密度单位：kg/m³
频率单位：HZ
● 算法选择：
|
可选择的算法 |
测量介质 |
测量及显示 |
流量单位 |
输出电流4 to 20mA |
脉冲输出 |
RS485输出 |
|
气体工况体积流量 |
气体 |
工况下的体积流量、温度 |
m³ |
工况流量 m³/h |
标准配置 |
所有参数和数据 |
|
气体标况体积流量 |
气体 |
标况下体积流量、温度、压力 |
Nm³ |
标况流量 Nm³/h |
||
|
液体体积流量 |
液体 |
体积流量、温度 |
m³ |
体积流量 m³/h |
||
|
液体质量流量 |
液体 |
质量流量、温度 |
kg or t |
质量流量 kg/h,t/h |
||
|
饱和蒸汽温度补偿 |
饱和蒸汽 |
质量流量、温度、密度 |
kg or t |
质量流量 kg/h |
||
|
饱和蒸汽压力补偿 |
饱和蒸汽 |
质量流量、温度、压力、密度 |
kg or t |
质量流量 kg/h |
||
|
饱和蒸汽温压补偿 |
饱和蒸汽 |
质量流量、温度、压力、密度 |
kg or t |
质量流量 kg/h |
●带10段非线性处理功能
●通讯协议：RS485通讯（modbus协议）；Hart协议可选；RS232通讯可选
●校准功能：4 to20mA校准；温度校准；压力校准
●防护等级：IP65
●电气接口：1/2NPT
●功率：max 3 watts
●防爆等级：ExdeⅡBT6；ExdeⅡCT6
●带10段非线性处理功能
●通讯协议：
RS485通讯（modbus协议）
Hart协议可选
RS232通讯可选
●校准功能：4 to20mA校准
温度校准
压力校准
●防护等级：IP65
●电气接口：1/2NPT
●功率：max 3 watts
●防爆等级：ExdeⅡBT6
ExdeⅡCT6

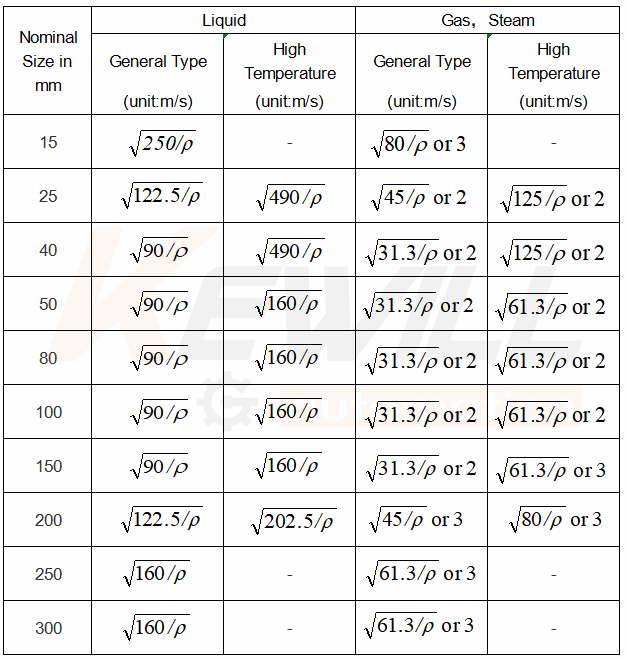

涡街流量计最低可测流速与介质密度的关系
※ ρ:介质密度，单位为 kg/m3
※ 液体密度范围在400 to 20000 kg/m3
※ 气体或蒸气密度≥0.5 kg/m3
※ 测量液体的最大流速为10 m/s
※ 测量气体的最大流速为80 m/s
