管道式超声波流量计
原理&结构
通过检测流体流动时对超声束（或超声脉冲）的作用，以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成，只需将传感器粘贴在管道表面即可完成各种液体的流量测量，与其它类型流量计它无需断管断流，安装便捷。
管道式超声波流量计
应用
广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业,可以用做生产监测、水平衡调试、热网平衡调试、节能监测
特点
●新建大型管道无实流校验参数时最优选择
●可测量非导电液体
●DN15~DN6000mm管道的测量可由一组主机和若干对传感器配合完成
●无流动阻扰测量，无管道压力损失
●自动记忆前512日、前128月、前10年累计流量,自动记忆前64次通断电时间及流量,自动记忆前32日流量计的工作状态是否正常
●支持热量测量，配接温度传感器，可实现热量测量。
●支持SD卡存储器，可实现数据的存储。

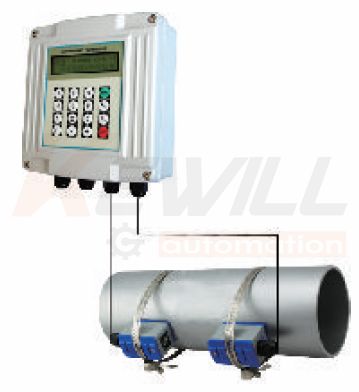

测量组成图
安装无需断流，无压力损失安装维修方便

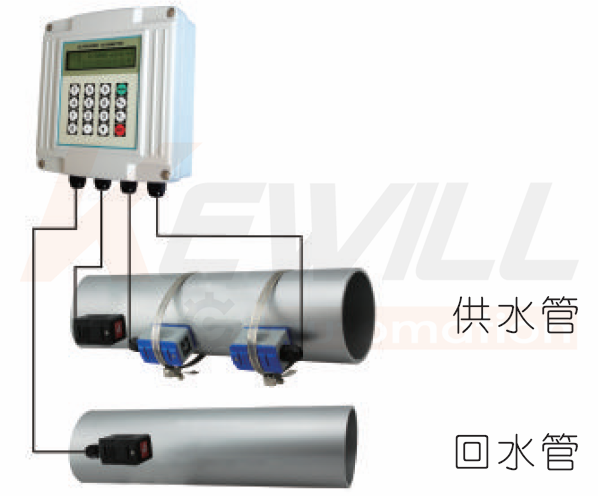

配接夹装温度传感器，可以管外测量温度，实现热量（冷量）计量
选型表
|
FU10- |
手持式外夹超声波流量计 |
|||||
|
FU20- |
便携打印式外夹超声波流量计 |
|||||
|
FU30A- |
壁挂分体外夹式超声波流量计 |
|||||
|
FU30B- |
盘装分体外夹式超声波流量计 |
|||||
|
FU30C- |
分体外夹式超声波流量计（防爆功能型） |
|||||
|
|
流量 |
|||||
|
|
标准小型DN15~DN100 |
|||||
|
|
标准中型DN50~DN700 |
|||||
|
|
标准大型DN300~DN6000 |
|||||
|
|
高温小型DN15~DN100 |
|||||
|
|
高温中型DN50~DN700 |
|||||
|
|
高温大型DN300~DN6000 |
|||||
|
|
支架标准小型DN15~DN100 |
|||||
|
|
支架标准中型DN50~DN700 |
|||||
|
|
支架延长型DN300~DN6000 |
|||||
|
|
支架高温小型DN15~DN100 |
|||||
|
|
支架高温中型DN50~DN700 |
|||||
|
|
支架高温延长型≥DN300 |
|||||
|
|
信号线缆长度 |
|||||
|
|
标配5米线缆（每组含2根5米线缆） |
|||||
|
|
单位为米（X代表现场需要线缆长度） |
|||||
|
|
|
(特殊备选项)VARIO |
||||
|
|
|
SD卡数据存储器与计算机读取软件（FU30系列可选） |
||||
|
|
|
IP68高防护仪表防护箱（便携型） |
||||
|
|
IP65仪表主机防护箱（固定型耐火塑料款） |
|||||
|
|
IP65仪表主机防护箱（固定型304不锈钢款） |
|||||
|
|
(冷热量测量特殊备选项)VARIO |
|||||
|
|
外贴式温度传感器（适用无保温层金属管道） |
|||||
|
|
插入式温度传感器 |
|||||
|
|
带压安装插入式温度传感器 |
|||||
|
|
小口径温度传感器 |
|||||
|
FU- |
|
|
|
|
←选型示例 |
|
温度传感器选配
|
类型 |
型号 |
测量范围 |
温度范围 |
安装要求 |
|
PT100外贴式 （三线制） |
TK-MNI |
﹥DN50 |
﹣40~160℃ |
无需断流 |
|
PT100插入温度传感器 （三线制） |
TK61 |
﹥DN50 |
﹣40~160℃ |
需断流 |
|
PT100带压安装插入温度传感器（三线制） |
TK61P |
﹥DN50 |
﹣40~160℃ |
无需断流 |
|
小口径PT100插入温度传感器（三线制） |
TP21 |
﹤DN50 |
﹣40~160℃ |
需断流 |
关于耦合剂
短时测量可用黄油（声学性能较好）也可以用凡士林等脂类。
长期测量可用硅脂和硅胶
高温测量可用硅脂或高温耦合剂。
关于安装方式
外夹式传感器有V型和Z型安装法。
通常情况下，安装管道内径在DN15~DN40范围内可优先使用V型安装法。在V型安装法信号强度不佳时可换为Z型安装法。
安装管道内径在DN40以上范围时可优先使用Z型安装法。管道材质为铸铁时应优先选择Z型安装法。
